立式泥浆泵
产品简介:
概述
    PNSL系列立式泥沙泵是我公司在国内同类型产品的基础上改进研制的,改进后的PNSL泵效率高、过流条件好、耐磨蚀、使用寿命长,广泛应用于湖泊河流清淤及泥沙吹填作业。
该泵可与高压清水泵组成水力挖填机组进行清淤和吹填作业,也可多台立式泵与卧式船陆用泥浆泵串联组合成泵作业群。

    型号意义:

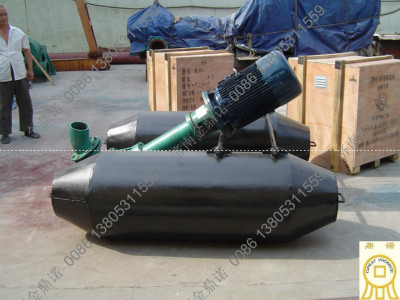

    立式泥浆泵整套浮桶电机组:

立式泥浆泵机组
立式泥浆泵机组广泛用于池塘、鱼塘清淤、开挖作业。


    结构特点
    1.泵由泵体、叶轮、护板、电机架及轴承总成等部件组成。
    2.泵的轴封采用橡胶骨架油封密封。
    3.泵的旋转方向:从叶轮进口方向看为逆时针旋转。
    4.采用副叶轮降低叶轮背压,延长密封件寿命。
    5.过流部件采用白口耐磨铸铁,抗磨蚀。
    结构图见附

   1、泵体 2、叶轮 3、泵盖护板4、泵体胶垫 5、泵盖 6、泵座7、油封 8、油封压盖 9、轴套 10、定位套 11、调整螺母 12、封尘端盖 13、泵联器 14、油封 15、轴承(6313) 16、注油杯 17、中段 18、轴 19、上轴承压盖 20、油封 21、泵联器 22、电机支架 23、出水弯管

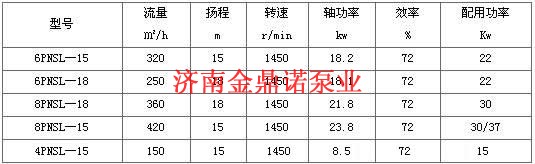

   性能参数表

   使用注意事项

   1.本泵为立式泵,可在一定角度范围内倾斜使用。泵可固定在浮筒、浮动平台或固定基架上。
   2.电机须加装防护罩,电缆接口须做防水处理。
   3.电机座、中段等处的油嘴处应每班一次加油。泵体每运行300小时保养一次。电机每三个月保养一次。
   4.泵主机在不使用时应做好清洗保养,加油防锈储藏在干燥的地方。运输和储存应直立。

   立式泥沙泵的拆装
   1.拆卸时先拆下电机和联轴器—拆下泵壳体—旋松调整螺母—拆下叶轮—拆下护板、泵盖、轴套、定位套—拆下泵座和电机支架—取出主轴拆下轴承。将拆下的全部金属另部件进行清洗检查。
   2. 按照拆卸的逆序安装,安装时应注意用调整螺母调节叶轮与护板的间隙。安装后用手转动主轴应转动灵活无阻滞。安装时轴承室和轴封室应加注润滑脂。

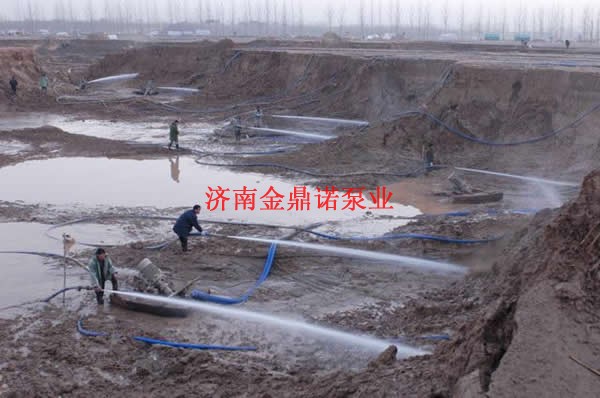

水力挖填机组客户使用图片:
